下面案例来自山东济宁张红星《济宁市星河家园车库帷幕灌浆施工方案》。如果你觉得这个案例不错,欢迎来电咨询!
一 、工程案例简介

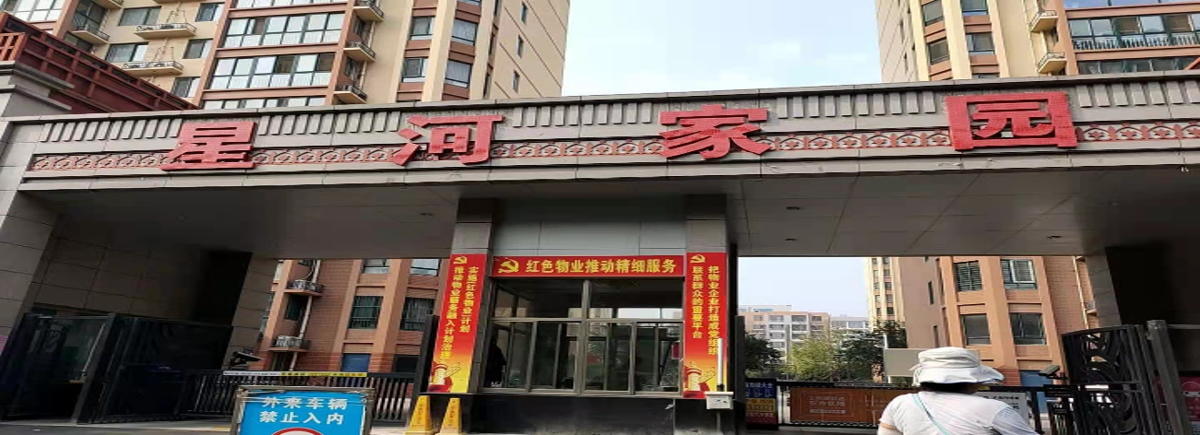

济宁星河家园1#2#3#4#楼地面伸缩缝和地面沉降缝项目,位于山东省济宁市火炬路和红星路交汇路口往东300米路北。

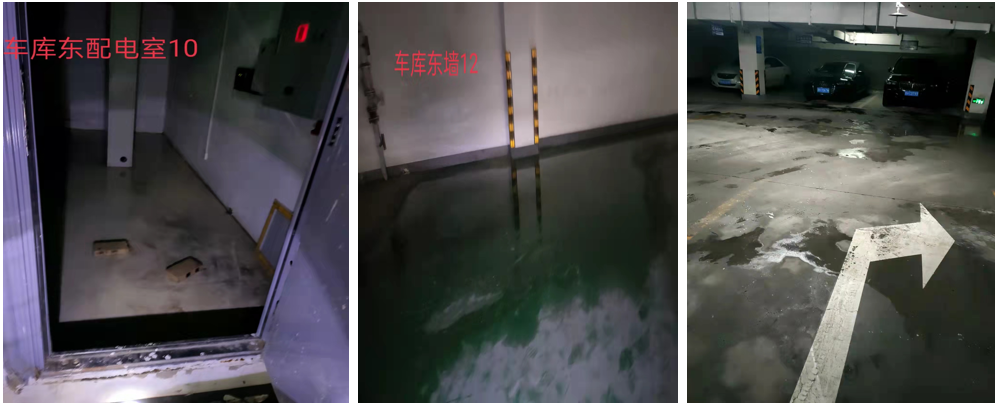

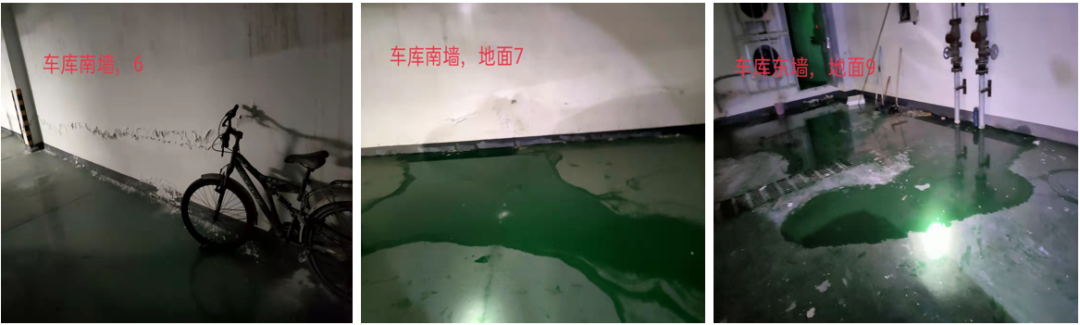

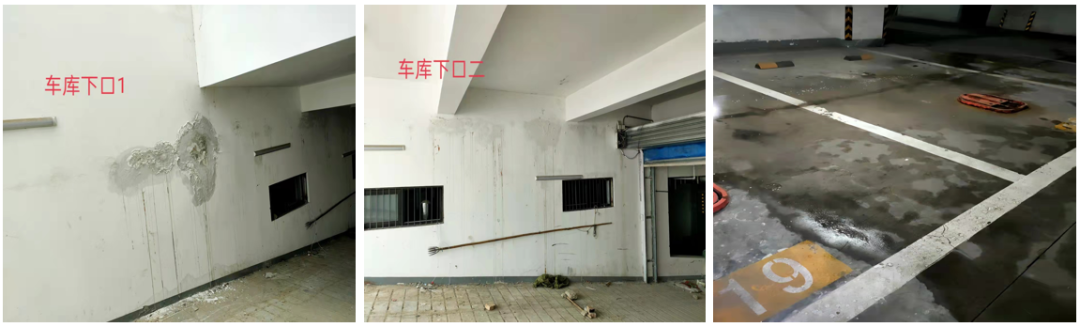

其小区地下沉降缝,车库下坡,地面等部位发生渗漏,严重影响了建筑物的正常使用功能。受物业委托,为了更好的处理渗水问题, 我公司相关技术人员现场实地观测,并针对该工程的现状,根据多年来防渗补强的施工经验, 结合本公司研制生产的防水补强材料,特制定本防渗补强治理施工方案。
二、工程渗漏情况分析
根据现场渗漏情况,引起渗漏水的原因有:
1、防水材料的质变:由于长期的温差或施工不当促使防水层老化与建筑基面发生脱离,导致防水层下窜水引起渗漏;
2、是结构次应力引起的;

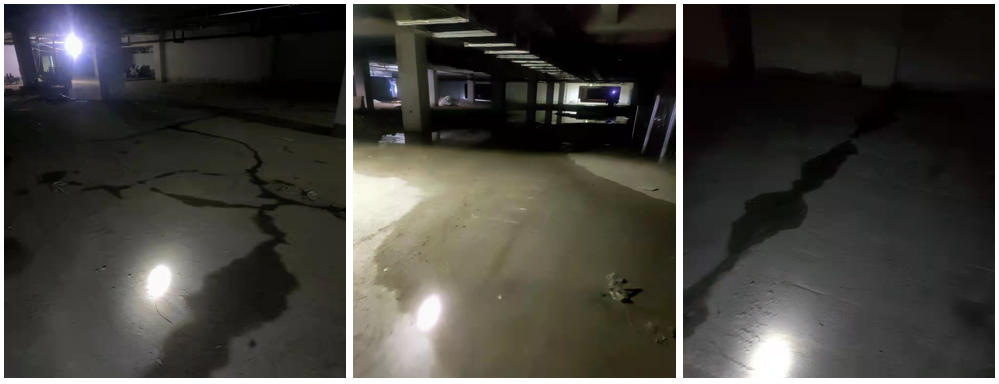

3、混凝土的裂缝:混凝土收缩、温度应力等原因造成混凝土结构形成微观裂缝、结构开裂变形甚至破坏等原因;
4、室外绿化往室内渗水。
室外绿化经常长时间有水:1.通过表层往室内渗水。2.通过绿化下面的防水层往室内渗水。
三 、工程补漏方案
1、编制依据
---《地下工程防水技术规范》GB50108-2008
---《建筑工程施工质量统一验收标准》GB50300-2001
---本建筑物相关部位的建筑设计构造要求
---相关防水材料性能、用途及施工工艺要求
---本公司相关的质量保证手册
---凡未尽事宜,均按国家现行规范、规程、标准执行。
2、处理原则
我司结合现场实际情况,制定该工程渗漏水的治理,应遵循“堵排结合,因地制宜,刚柔相济,综合治理”的原则,特编制以下帷幕灌浆施工工艺。
3、帷幕灌浆施工顺序:

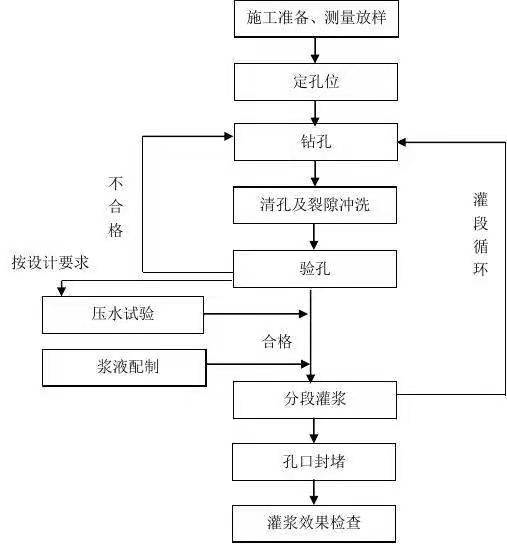

施工顺序为:测量→布孔→设备安装→钻孔→冲洗→压水试验→灌浆→封孔→质量检查。

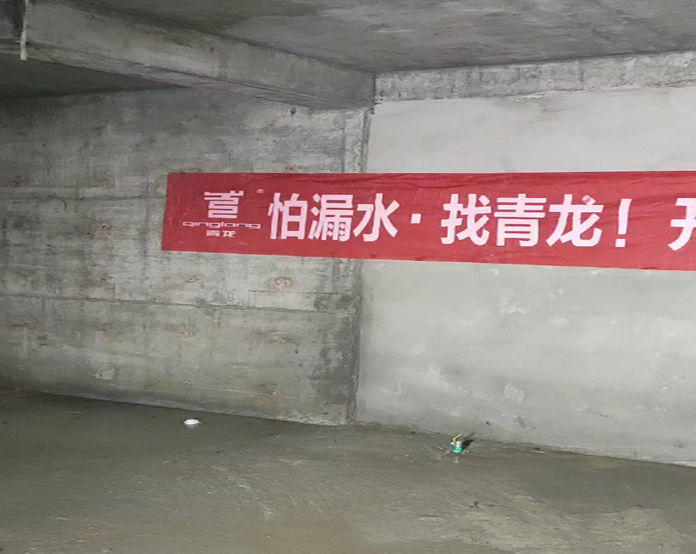

四 、工程补漏施工现场

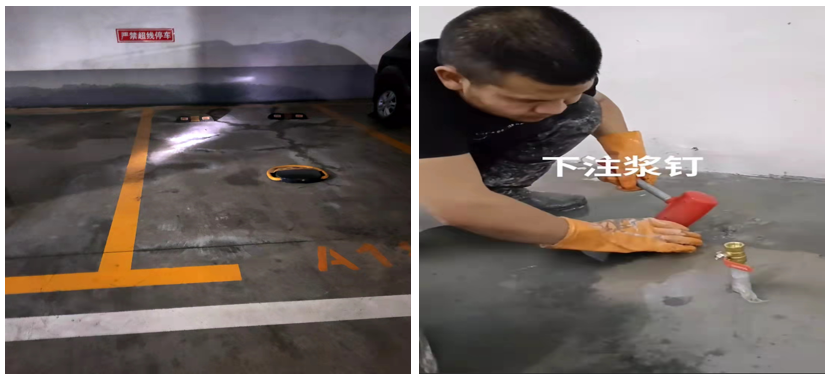

底板工艺:底板没有回填层可直接打穿阀板底部,灌浆管无需延伸到阀板底口

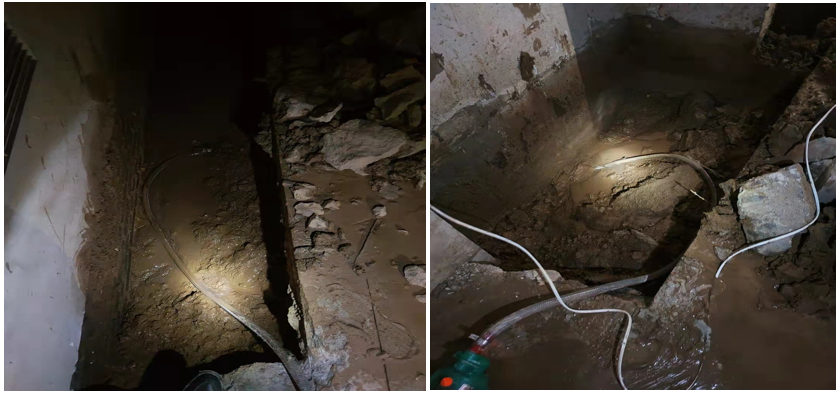

底板有回填土层,开孔打穿阀板,灌浆管必须要延伸到阀板底口。
灌浆层冲洗:增加灌浆材料的流通及容积量

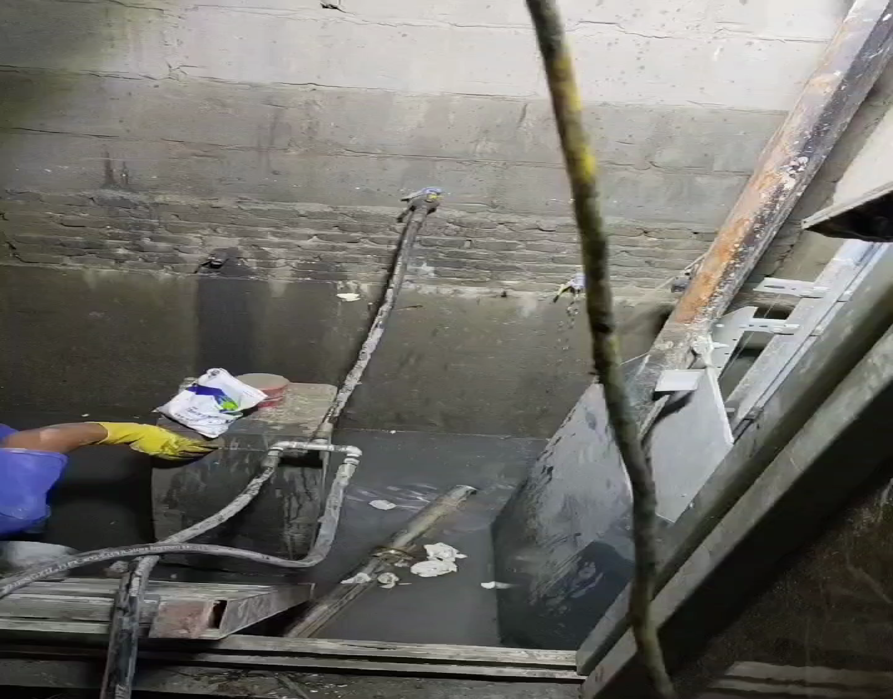

电梯井灌浆:瞬间止水不限制墙体基础材料
墙体灌浆:先排后注孔内循环灌浆
电缆沟灌浆:漏点过多密度灌浆

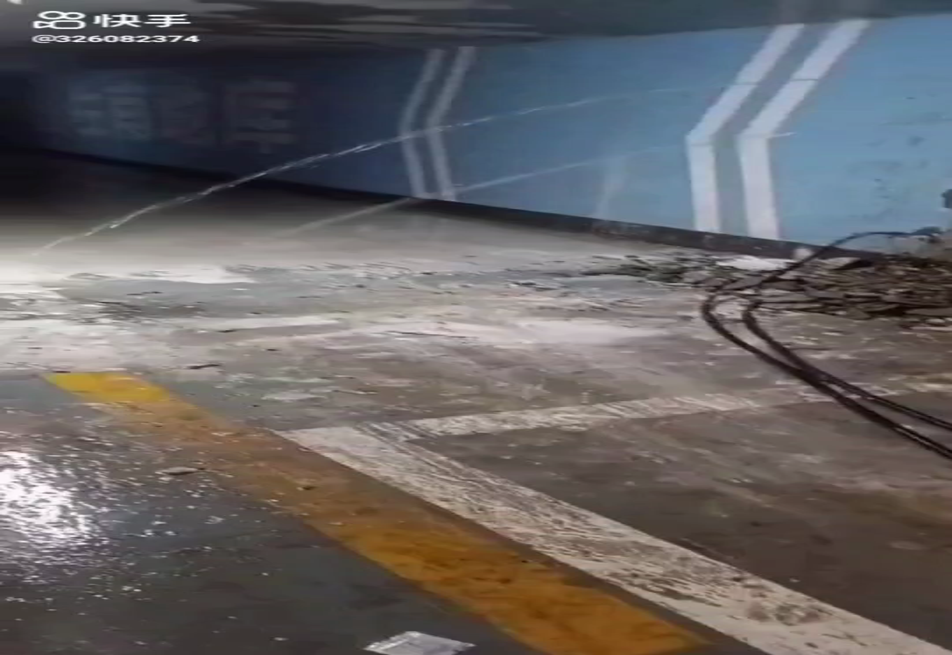

地面灌浆:嵌缝封堵间接灌浆

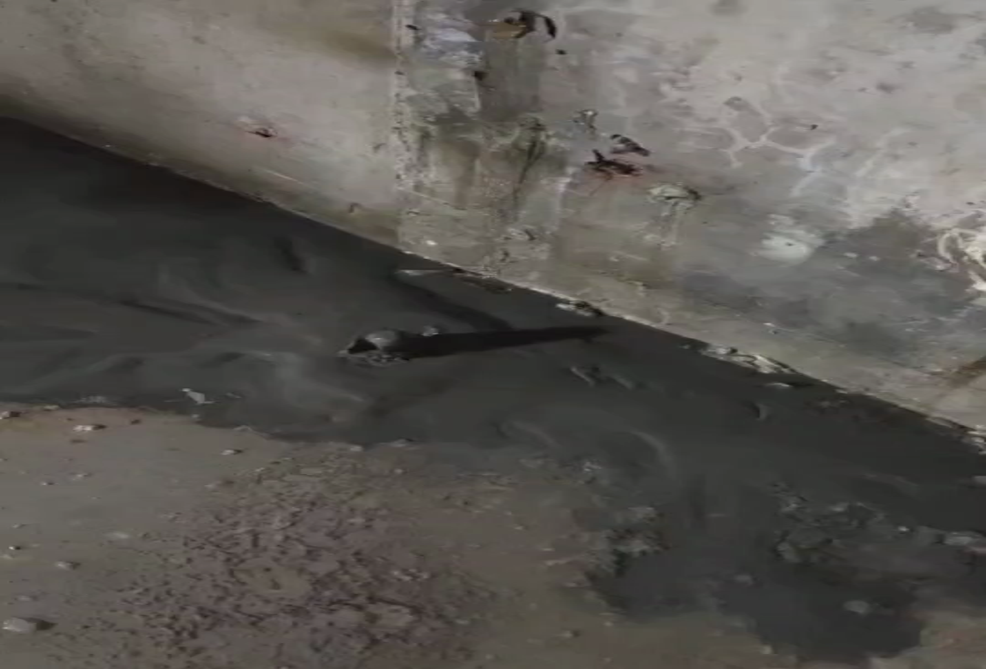

沉降缝灌浆:填充止水表面封堵。
五 、施工注意事项
1、水泥注浆属于帷幕注浆,必须把混凝土打穿,否则注不进去;
2、使用材料,水泥加玻璃,丙烯酸盐加水泥;
3、帷幕注浆整体注浆2米一个眼,注到另一个眼出浆才可以,和丙烯酸盐帷幕注浆一个原理;
4、机器一旦工作,不能停止太长时间,否则容易堵塞管子,拆管,接管根据材料凝固时间可以停一下机器;
5、水泥加水1比1,水玻璃加水1比3,凝固时间靠水玻璃的加水浓度调节。
六 、工程补漏方案优势分析
针对本项目渗漏情况采用双液水泥灌浆机进行灌浆处理,灌浆料为纳米合成高分子灌浆料,该灌浆料以纳米材料、水玻璃、水泥等材料为主剂,按一定比例,采用双液方式注入,必要时加入速凝剂和缓凝剂所形成的灌浆材料;该浆液凝结时间短,动水条件下结石率高,提高了灌浆效果。
帷幕灌浆技术的优势主要表现在实用性、安全性和经济性三个方面。该技术由于工程技术难度适中,因而施工效率比较高,对于工程设备以及技术方案的要求都比较低,可以适应多种环境下的水利工程的防渗处理,且可以显著提高加固部位的稳定性和可靠性。
