JS防水材料JS水泥基聚合物防水涂料特点以及施工方法

 js防水涂料就是聚合物水泥防水涂料，其中的j就是指聚合物，s水泥，所以又称js复合防水涂料（“js”为“聚合物水泥”的拼音字头），是一种以聚丙烯酸酯乳液、乙烯-醋酸乙烯酯共聚乳液等聚合物乳液与各种添加剂组成的有机液料，和水泥、石英砂、轻重质碳酸钙等无机填料及各种添加剂所组成的无机粉料通过合理配比、复合制成的一种双组份、水性建筑防水涂料.

JS防水材料JS水泥基聚合物防水涂料特点以及施工方法

JS防水材料JS水泥基聚合物防水涂料特点以及施工方法

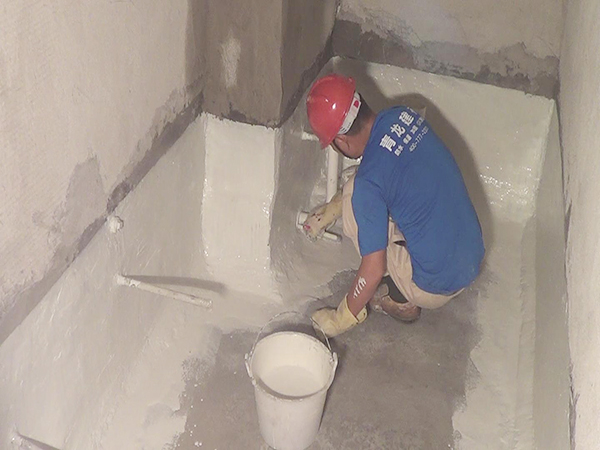

该卫生间防水采用青龙js防水涂料

　　 JS防水涂料产品的有哪些特点？

　　 1、 湿面施工，涂层坚韧高强

　　 2、 加入颜料可做成彩色装饰层

　　 3、 无毒、无味、可用于食用水池的防水

　　 4、 适用于有饰面材料外墙、斜屋面的防水，立面、斜面和顶面上施工

　　 5、 耐高温（140℃），尤其适用于道路及桥梁防水

　　 6、 调整配合比，可制作瓷砖粘结材料和密封材料

　　 JS防水涂料的适用的范围及建筑部位

　　 1、 工业及民用建筑的屋面防水

　　 2、 厕浴间、厨房防水、防潮工程

　　 3、 墙面、地下室、游泳池、槽罐的防水等

　　 js防水涂料的类型

　　 该防水涂料分I型、II型和III型、I型配比 液料：粉料=1：0.7 II型配比 液料：粉料=1：1.5（公司的K11也可以称之为III型）

　　其中， I型属适用于屋面防水：因为屋面24h温差大,基层易开裂.所以要用断裂伸长率高、弹性好的适应基层开裂性的I型JS涂料

　　 II型适用于卫生间、车库、地下室等长期有水浸泡水的地方，若用I型易发生二次反乳失去防水层作用。所以要用II型（高粉料比用量）JS涂料。

　　 JS防水涂料的施工方法

　　 一、材料要求

　　 （1）JS复合防水涂料为双组分型，必须配套供应

　　 （2）胎体增强材料宜选用聚酯纤维无纺布。

　　 二、基层要求及处理

　　 （1）基层必须坚固无松动，表面应平整、无明水、无渗漏，如有凹凸不平及裂缝等缺陷，应用水泥砂浆或聚合物水泥腻子找平嵌实；遇有穿墙管、预埋件时，应将穿墙管、预埋件鱼的安装牢固，收头圆滑；阴阳角应做成圆弧角。

　　 （2）基层上泥土、灰尘、油污和砂粒疙瘩等应用钢丝刷、吹风机等消除干净。

　　 三、施工要点：

　　 （1）在进行配料时，应将水加入到液料中用电动搅拌器搅拌均匀后，再边搅拌边徐徐加入粉料，充分搅拌均匀直至料中不含粉团，搅拌时间约3min左右。

　　 （2）用滚子或刷子将涂料均匀地涂覆于基层上，按照先细部后大面、先力墙后平面的原则按顺序逐层涂覆，各层之间的时间间隔以上一层涂膜固化干燥不黏为准（在温度为20°C的露天条件下，不上人施工的约需3 h，上人施工约需5h）。现场环境温度低、湿度大、通风差，固化干燥时间宜长些，反之则短些。

　　 （3）需铺胎体增强材料时，应选用下层、铺无纺布、中层三道工序联系施工的工法，即在涂刷下层涂料后，立即铺设无纺布，要求铺平、铺直。然后在其上涂刷中层涂料，要求不得有气孔、针眼、鼓泡、皱褶、露白、堆积、翘边等缺陷，无纺布长短边搭接宽度应为100mm。

　　 （4）涂覆过程中，涂料应经常搅拌，防止沉淀，涂刷要求多次滚刷，使涂料与基层之间不留气泡，粘结严实；每层涂覆必须按规定用量取料，底涂料为0.3kg/㎡，下层、中层和面层各层为每层0.9kg/㎡。尽量厚薄均匀，不能过厚或过薄，若最后防水层厚度不够，可加涂一层或数层。

　　 （5）保护层应在防水层完工后进行。如抹水泥砂浆保护层时，应在面层涂料涂刷后立即撒干净的粗砂，并使其粘结牢固，养护后抹1:2.5水泥砂浆。如贴面砖、地砖等装饰块材时，可将JS复合防水涂料：粉料=10:15~20调成腻子状，即可用做胶粘剂。

　　四、 注意事项：

　　 （1）防水层涂膜厚度应按设计要求或根据工程防水等级决定。对工程防水等级较低的防水工程，可选底涂料、下层涂料和面层涂料三遍成活，涂料总用量为2.1kg/㎡，涂膜总厚度1 mm 。

　　 （2）搅拌好的涂料（当配比为液料：粉料=1:1.5）在环境温度为20°C条件下，必须在3h内用完。现场环境温度低，可用时间长些，反之则短些，如料过久变得稠硬时，应废弃不得加水再用。

　　 （3）JS涂料施工后经常有客户反映，会出现很多的沟状裂缝。认为是公司的产品有质量有问题，其实是工人的施工操作有问题，JS涂料施工时厚度不宜太厚。因为水性涂料施工时厚度太厚，表面涂层水份短时间内挥发成膜，而涂层里面的水份要挥发时，就会使成膜涂层出现很多沟状裂缝，给用户一种假象，防水涂料质量太差（老化现象）。一般每遍施工厚度宜在0.4mm左右.

　　 （4）JS和K11还是有差别的，两个产品执行标准不同。K11分通用型和柔韧型，对延伸率都没要求，具体可查《聚合物水泥防水浆料》。

　　 （5）JS属水泥改性乳液，表现出来的还是乳液的特性——柔韧；K11属乳液改性水泥(砂浆)，表现出来的是水泥(砂浆)的特性——刚性。
